一、產品概述：
箱變智能保護測控裝置集測控、保護、通信于一體，全面實現箱變的“遙信、遙測、遙控、遙脈”功能，可將箱變內各設備的運行工況傳到集控室，不僅對箱變具有測控保護作用，還具備通信管理機功
能，可接入本區內逆變器、匯流箱等設備數據并上傳至集控室，代替人工巡視和現場抄錄各項信息數據， 實現箱式升壓站的智能化遠程管理和自動化監控，滿足風力和光伏電站“無人值班，少人值守”的運行
管理模式，降低電站的投資和運行成本。
|
|
|
二、產品型號：
|
產品名稱：箱變智能保護測控裝置
|
|
產品型號： MT-HXB-01
|
參考尺寸：270*219.5*226mm
|
重 量：8kg
|
|
|
三、基本功能：
測量功能
◇ 8路電流和6路電壓模擬量采樣（箱變高壓測和低壓側或箱變低壓側兩分支等）。
◇ 有功功率、無功功率、功率因數、頻率、正向有功電度、反向有功電度、 正向無功電度、反向無功電度。
◇ 3路PT100（可配置為4~20mA），3路4~20mA。
保護功能
◇ 電氣保護：比率差動、差動速斷、差流越限告警。
◇ 直流保護：4~20mA直流越限告警、4~20mA直流越限跳閘。
◇ 非電量保護：重瓦斯跳閘、輕瓦斯告警、超高溫跳閘、高溫告警、油位低告 警、壓力異常跳閘，每一路非電量保護均為告警、跳閘可選。
錄波功能
◇ 故障前4個周波，故障后6個周波。
遙信功能
◇ 54路隔離輸入（保護動作、斷路器位置等）。
遙控功能
◇ 8路繼電器輸出（遠方控制分、合閘、修改定值、壓板投退等）。
對時功能
◇ GPS對時，對時精度≤1ms。
通訊功能
◇ RS485/以太網。
◇ 2路光口（100BASE-FX，單模、多�？蛇x）。
|

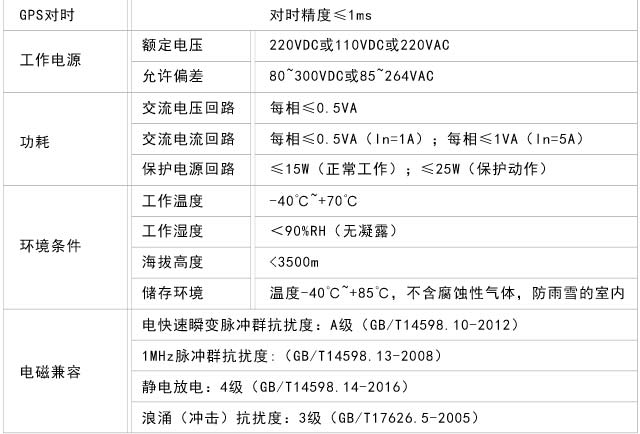

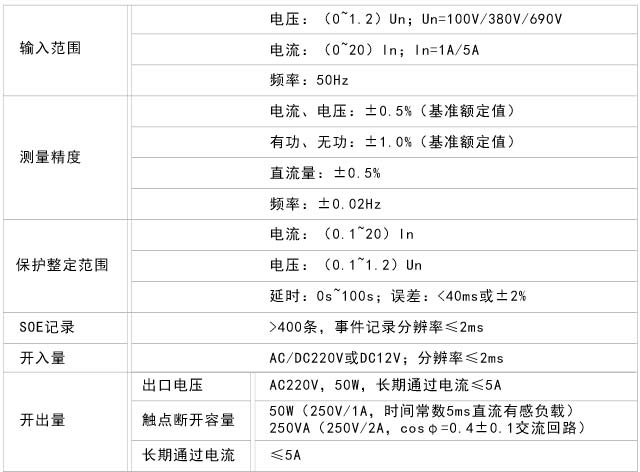

四、技術參數：
|

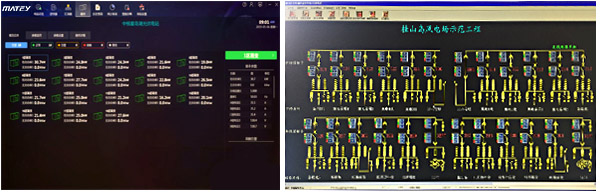

五、系統界面：
部分系統后臺管理界面
|
六、規格尺寸：

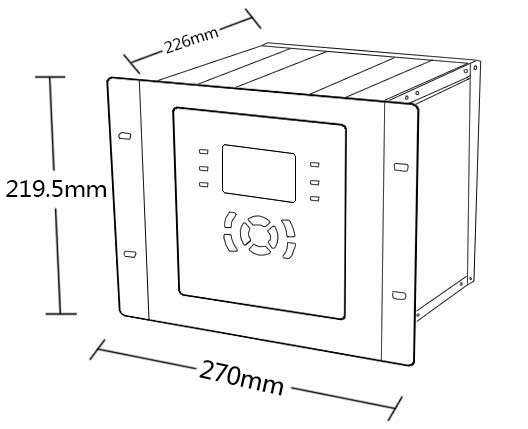

箱變智能保護測控裝置主機尺寸圖（單位：mm）
|
|
|
|
