電氣接點溫度在線監測裝置概述
電力設備在長期運行過程中，戶內6KV-35KV開關柜中的動靜觸頭、母線搭接處、電纜接頭處；戶外隔離開關、主變套管線夾等部位均會在負載電流流過時出現接點部位溫度升高，產生過熱現象，引起絕緣老化導致?lián)舸┒搪贰榱烁帽O(jiān)測這些部位的發熱情況，監測其溫度走向并進行早期判斷，對電力系統的安全可靠運行具有重要意義。

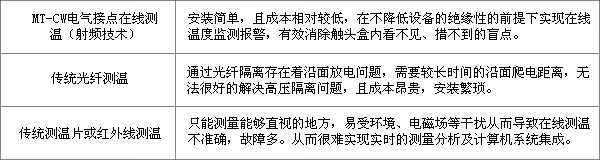

MT-CW電氣接點在線測溫系統與傳統測溫比較
MT-CW電氣接點在線測溫系統簡介
◆ 可視化操作：界面友好并采用人性化設計，系統時間可顯示與設置，單機系統支持1~24路溫度監測顯示，多機系統支持可多達4068路溫度集中顯示；記錄最近各通道報警時間及溫度數據，且告警記錄掉電不丟失；分組顯示各個測溫點的溫度監測情況。
◆ 報警功能：可根據現場情況分別設置上限溫度及極限溫度值。
◆ 模塊功能：采集模塊運用低功耗設計，使用智能動態測量技術，采用高性能鋰電池為模塊提供工作電源。電池設計常溫下使用壽命10年，高溫下使用壽命5年。
◆ 通信接口：采用全隔離RS485通信接口及Modbus通信協議，可與測溫監控后臺或綜合自動化廠家進行實時數據通信，實現遙測功能。
◆ 可靠的軟硬件抗干擾措施及理想的測量精度：MT-CW系列裝置為了消除一些因高壓開關柜在運行所產生的強電場、磁場及強電磁干擾，在軟件設計上應用數字編碼、解碼技術、剔除干擾信號，并使用了軟件濾波算法處理采集的數據；在硬件上采用金屬屏蔽，加強各級濾波消除高頻干擾，溫度發射模塊與測溫點處于同一電位，減少了電場的影響。
◆ 安裝方便、可靠：測溫發射模塊與接收模塊之間使用無線射頻技術，不降低電氣設備的絕緣性能；安裝時只需保證發射、接收模塊處于開關柜同一室內，即可實現數據完整無誤傳輸，不存在發射、接收模塊安裝角度問題。
◆ 產品外觀特性：結構簡單，體積小巧、便于安裝、不改變開關柜結構
結構及工作原理
MT-CW電氣接點在線測溫系統是我是我司自主研發的在線溫度監測裝置，采用主動式工作方式， 由MT-CW系列主機、接收模塊、發射模塊及熱電偶四部分構成。發射模塊與熱電偶同處在高壓區，
接收模塊與MT-CW系列主機裝在開關柜上，處于低電位。接收模塊與發射模塊之間采用無線射頻傳送數據。
主要功能
- 測溫點即時溫度顯示，允差±1℃
- 顯示并存儲最高溫度值
- 顯示并存儲最高溫度發生的時刻
◆ 設置報警溫度值
◆ 報警輸出口：
當溫度超過40℃時 （出廠設定值。用戶可重新設定）預報警，裝置上報警指示燈黃燈閃爍；
當溫度超過70℃時（出廠設定值。用戶可重新設定）報警，裝置上報警指示燈紅燈常亮，啟動報警
接點。報警事件記錄：一共可存儲24條報警記錄。
◆ 時鐘調整
◆ 裝置故障
◆ 具有微機聯網通訊接口（RS485接口），實現遠程監控（選配）
技術特點
高壓隔離
實現高壓設備在線監測，首先要解決高壓隔離問題。本產品采用無線射頻進行信號傳送，它具有隔離徹底、結構簡單、抗干擾能力強、工作可靠等特點。
抗干擾措施
為消除高壓設備在運行中因強電場、磁場及強電磁產生的干擾，MT-CW系列產品同時采用軟、硬件抗干擾措施，在軟件設計上應用數字編碼、解碼技術，剔除干擾信號，并使用了軟件濾波技術；在硬件上采用金屬屏蔽，加強各級濾波消除高頻干擾。檢測器與測溫點處于同一電位，減少電場的影響。另外為消除隨機干擾，利用觸頭溫度變化相對緩慢的特點，對檢測點信號反復接收，多次采集，排除異常數據以保證數據可靠，通過以上綜合措施，整機有了較好的抗干擾能力，測量數據穩定可靠。
供電方式
為消除強電場的影響，溫度發射模塊與測溫點處同一高電位，發射模塊工作電源采用高性能鋰電池供電。
熱穩定性
溫度發射模塊安裝在主導電回路上，測量點溫度可達120℃以上，這就要求發射模塊有良好的熱穩定性，由于熱電偶與發射模塊之間用導線聯接，發射模塊可遠離高溫區，安裝在導電回路溫度較低處(一般可在80℃以下)，從而降低了發射模塊耐高溫的要求。與此同時采用美國進口的熱穩定性較好的熱電偶，并在模擬信號通道上合理設置溫度補償，使系統達到較高的熱穩定性。本監測儀在測量點溫度為30～120℃，環境溫度為80℃以下，測量精度可控制在±2℃以內。
主要技術指標
◆ 電源：AC/DC 85~265V 50Hz
◆ 主機工作環境：
溫度：-10℃~65℃ 濕度：<95%RH
◆ 熱電偶測溫范圍：
戶內高壓開關柜 -55℃~125℃
戶外隔離開關、主變套管線夾：-50℃~300℃
◆ 測溫精度：±2℃
◆ 射頻傳輸距離
戶內：20米； 戶外：300米
◆ 溫度采集頻率：每15s～20s 測試／發送一次
◆ 采集模塊電源：高性能鋰電池；使用壽命：10年（常溫）
◆ 測溫通道： 24個
◆ 通訊接口：RS-485 ，Modbus協議，1200、2400、4800、9600波特率可選
使用范圍及使用實例

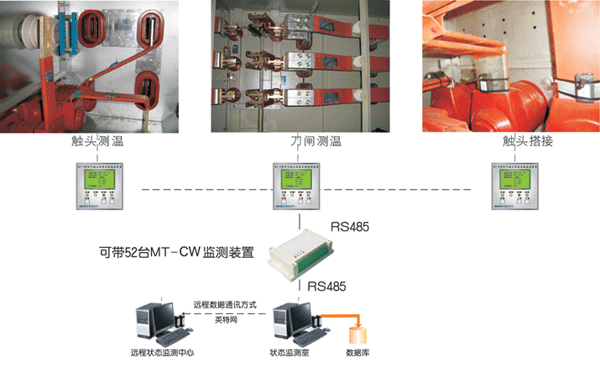

戶內6KV-35KV開關柜
MT-CW系列高壓電氣接點在線測溫裝置廣泛應用于電力、冶煉、化工、水泥、石油、煤炭等行業6KV-35KV的戶內開關柜。這些而開關柜內有裸露高壓、空間封閉狹小，無法進行人工巡查測溫,傳統的測溫方式都無法有效地解決這個問題，無線測溫系統是將溫度傳感器安裝到開關柜內的帶電接頭觸點上,對柜內動靜觸頭、母線搭接處、電纜接頭處進行在線測量該點溫度后,以無線方式將數據上傳,集中顯示,并實現超溫報警.還可與電力自動化系統連接,用戶在遠端監視設備溫度運行狀態，系統發現設備溫度異常,自動遠程報警,以便及時消除事故隱患。

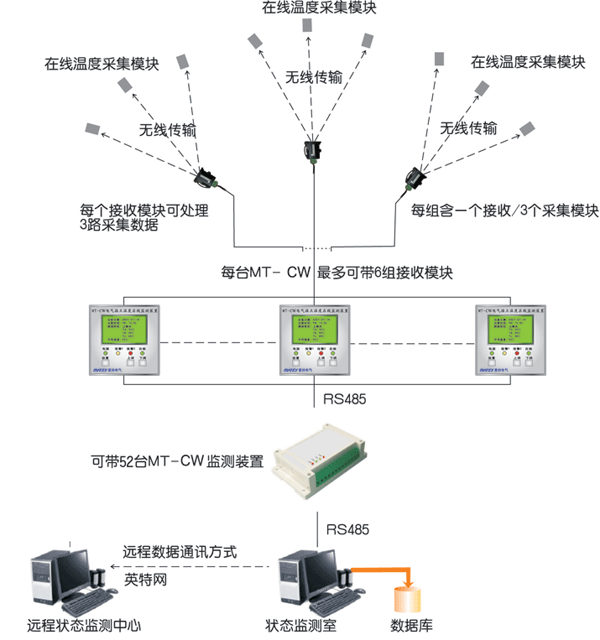

注：每臺MT-CW最多可帶6組接收模塊

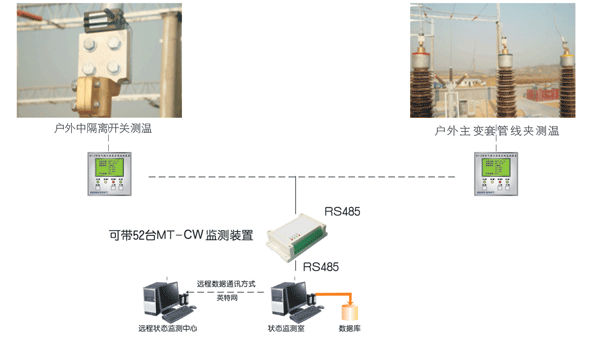

升壓站、變電站戶內35KV-220KV-500KV隔離開關、主變套管線夾
隨著我國電力的高速發展，國家電網公司已經逐漸要求變電站實現“無人值守”綜合自動化變電站。但在升壓站、變電站戶外35KV-220KV-500KV中隔離開關、主變套管線夾在長期的運行中由于大電流或者表面氧化腐蝕或者老化等原因會造成設備過熱甚至出現嚴重事故，因此時時監測這些接點的溫度，對于過熱提前報警，防患于未然，確保升壓站、變電站安全運行具有重要意義。
|
